Fallout stílusú terminál készítése házilag

2016. október 02.
73.4751
strogg profilja, adatai
strogg
Mivel Fallout fanatikus vagyok, nem volt kérdés, hogy a vezérhangya felmászik, és bizony csak idő kérdése, és lesz saját alkotású Fallout cuccom. A pipboy projecktem már a Fallout 3 óta húzódik (nem egyszerű valóban működőt alkotni) de úgy tűnt a játékban látható terminál megalkotása nem olyan nagy feladat. De az. Az eredmény csak stílusában lett olyan, nem lett pontos másolat. De ettől még kegyetlen jól néz ki, megmutatom a lépéseket!


Roham munka volt, egy napnál többet nem szántam rá, van fontosabb dolog is az ember életében (valójában nincs, de nem szeretnék rossz példát mutatni!). Végül másfél nap lett belőle, és annak ellenére, hogy több ponton ferde lett, a vezérhangya végre elhallgatott. Ha valaki szeretnék utánam csinálni, szívesen segítek, kommenteljen és reagálok. Egy könnyed, gyors kis projekt volt ez, DIY körökben ezt hívják "weekend project"-nek.

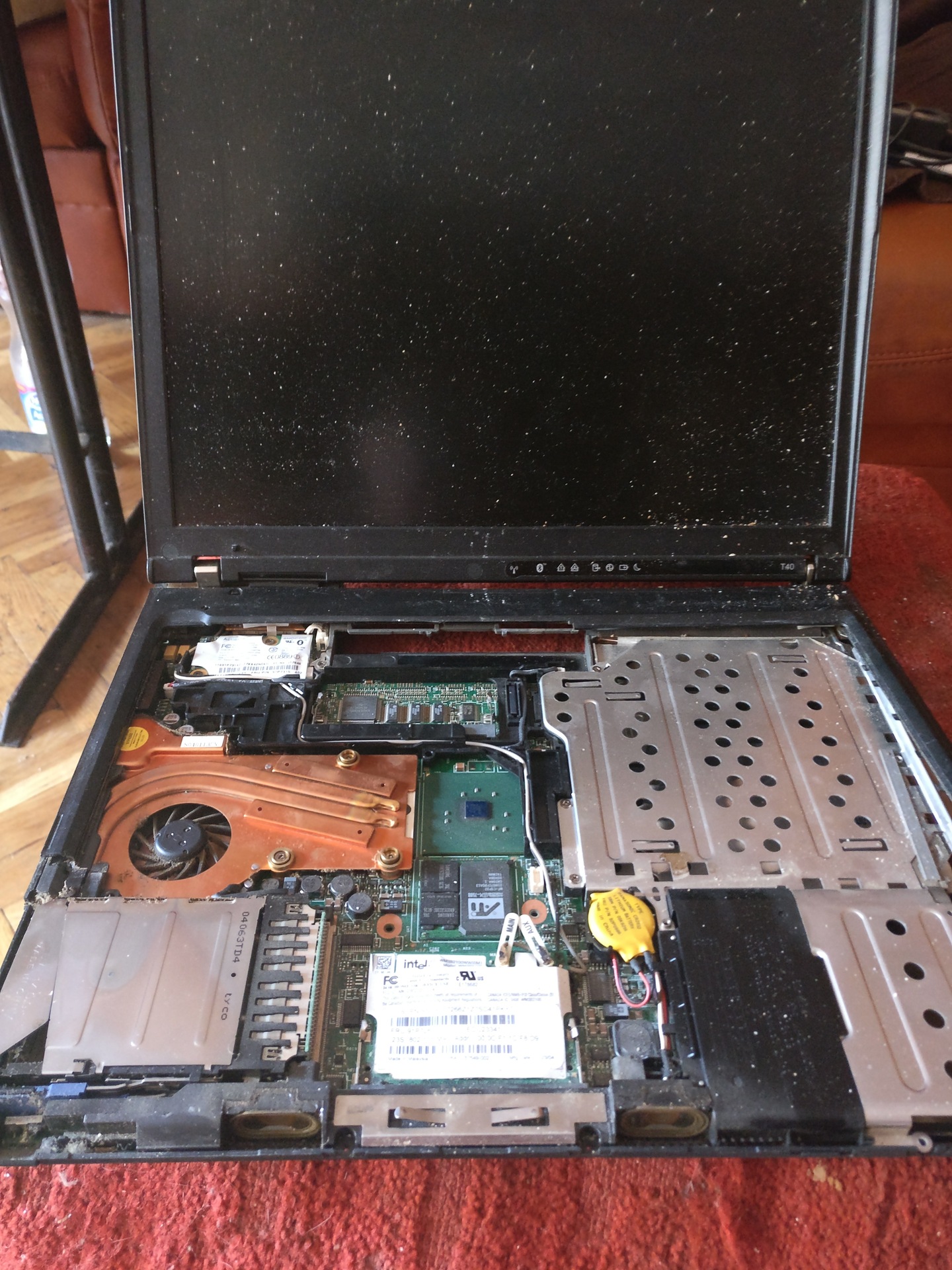

Az alap: egy szakadt IBM Thinkpad T40

Az alap: egy szakadt IBM Thinkpad T40


Az ötlet onnan jött, hogy van két roncs állapotú régebbi laptopom, az egyik egy régi Thinkpad, egy T40-es. Ennek kéne valahogy Falloutos testet alkotni! Az anyag választás nem is volt kérdéses: a fa. Ez az egész teht famunka. A Thinkpad meg annyira roncs, hogy az akku is 0 perces, tehát mindig ha áram alá helyezem, be kell állítani a BIOS dátumot, mert még a gombelem is halott benne. Volt egy régi 40-es IDE vinyóm, azt is bele kellett rakni, mert a benne lévő 160-as lemezről már az oprendszer sem tudott elindulni csak kattogott. Terminálnak ideális!

A fő váz tehát vékony polcanyagból készűlt. Gondolkodtam, hogy meghagyjam-e a fa mintáját, lehet jobb ötlet lett volna, de én lefújtam ezüst festékkel. Az előlap hajlított pvc lemez, amit már az asztal project során is használtam, annak a maradékából vágtam. A műbőrt pedig ráragasztani nem volt nagy ördöngősség. Előtte persze vágjuk ki a billentyűzet és képernyő helyét.

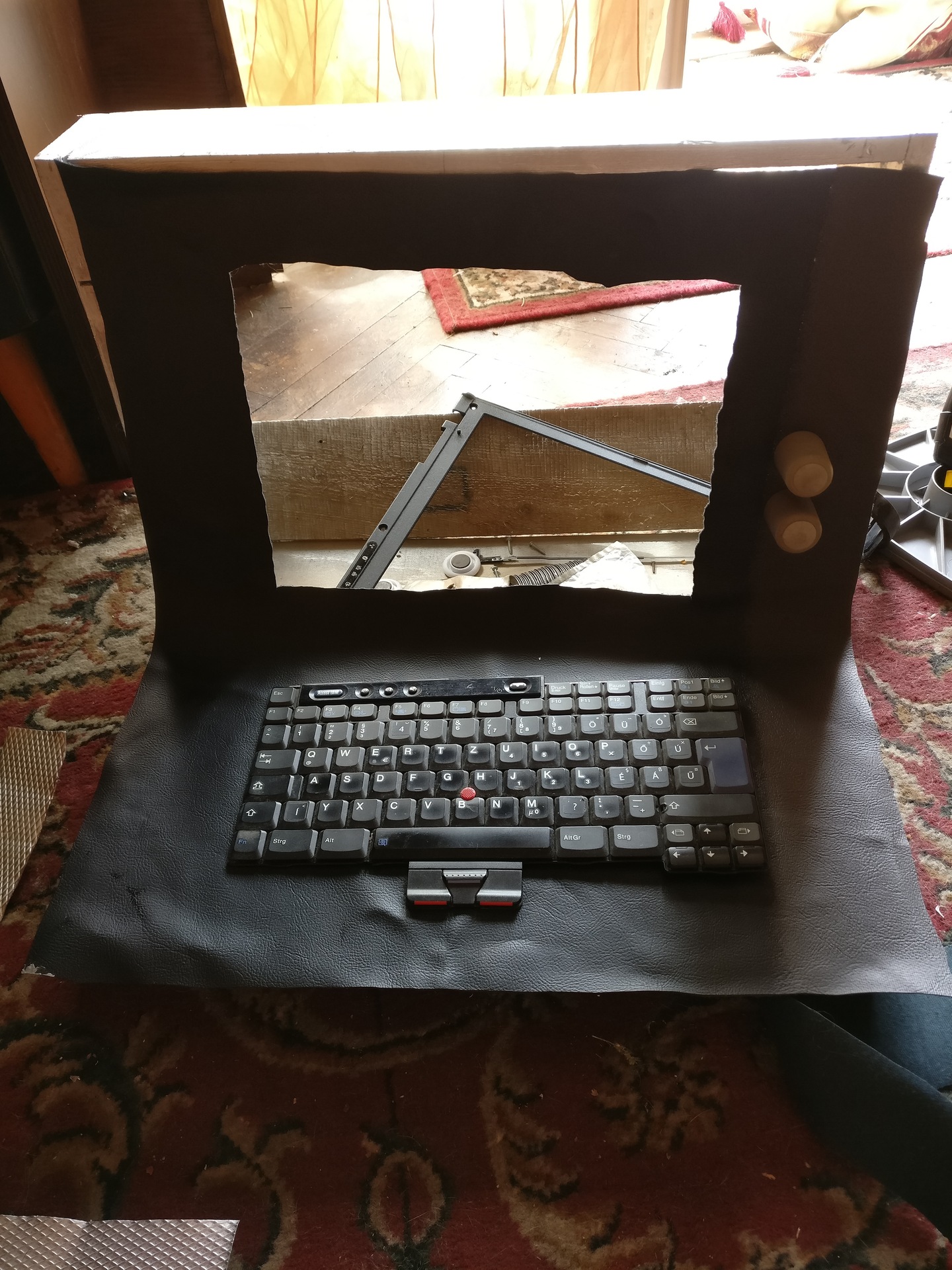

Kivágva a művészien megkonstruált keretrendszer

Kivágva a művészien megkonstruált keretrendszer


Ami komolyabb fejtörést okozott, a képernyő elé tett műanyag keret beszerzése. Fix méretekről beszélünk, gyakorlatilag nulla az esélye, hogy találjak olyan antik TV keretet, ami passzolna a Thinkpad LCD-hez, így alkotni kellett sajátot. A megoldás a szürke műanyag kábel-csatorna teteje, ami méretre hajlítva már alkalmas keretnek.

Amint összepróbáltam, jött a laptop szétszedése. Darabokra. A képernyőt leműteni róla nem egyszerű feladat, molyolós. Nagyon óvatosan kell ugyanis, sok a vékony szalagkábel, vagy picike vékonyka vezeték. Nagyon nem jó ha bármelyik is megszakad.

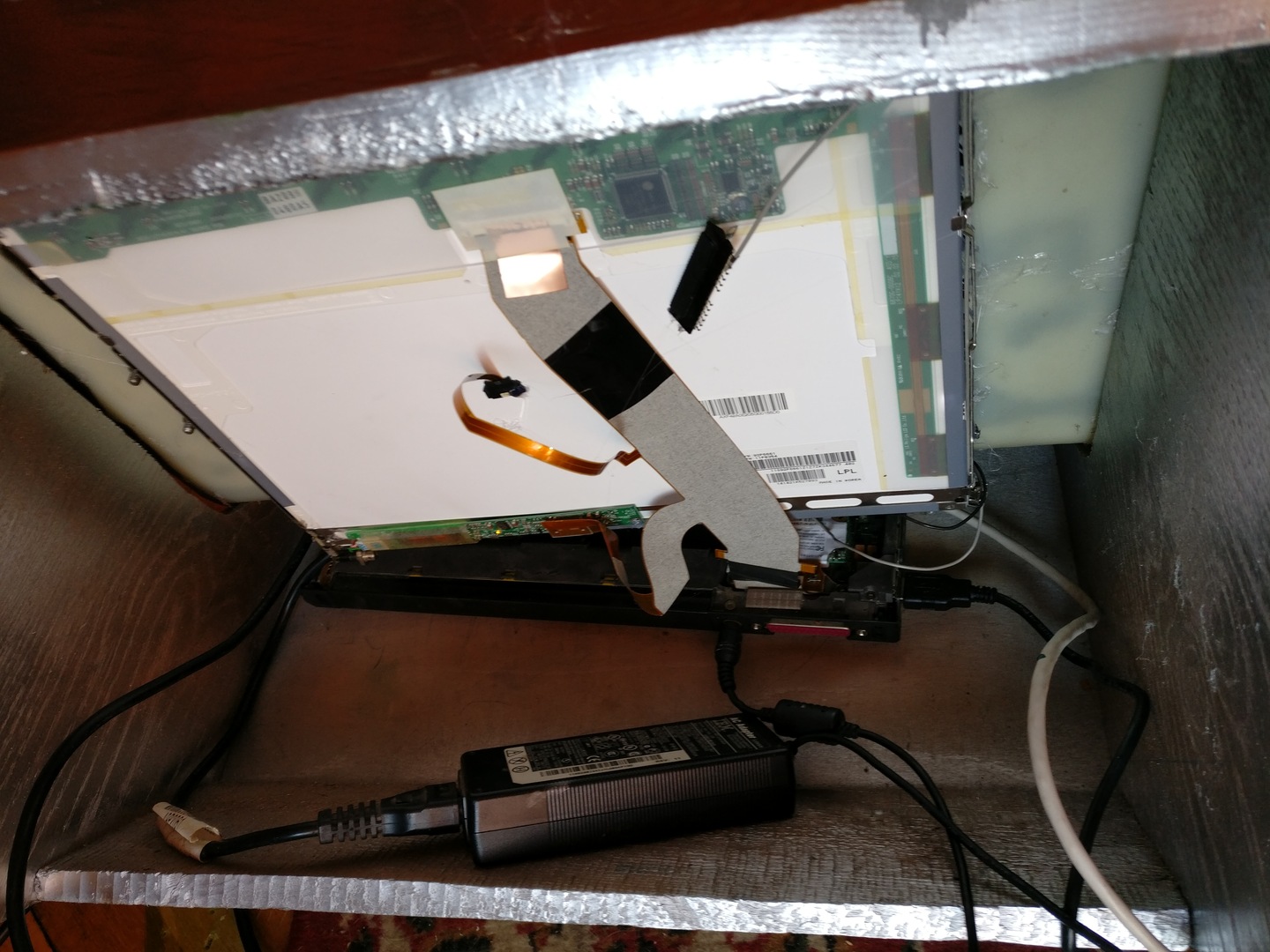

Bonyolult tápellátó berendezés

Bonyolult tápellátó berendezés


Amint megvolt a keret, és a laptop is darabokban, kezdődött az illesztés. Ez odafigyelős, mindennek el kell férnie és mindenhez hozzá is kell férni. A ragasztó hőpisztoly nagyon hasznos eszköz, ezzel rögzítettem a műbőr borítás széleit, ragasztottam a képernyő keretet, és bele az LCD-t, de ez rögzíti bent a laptop testét és a töltőt is. A billentyűzet mellé egy főkapcsoló is került, elvágva a töltőbe menő kábelt, forrasztottam a kapcsolóhoz, majd szintén ragasztóval szigeteltem a forrasztási pontokat.

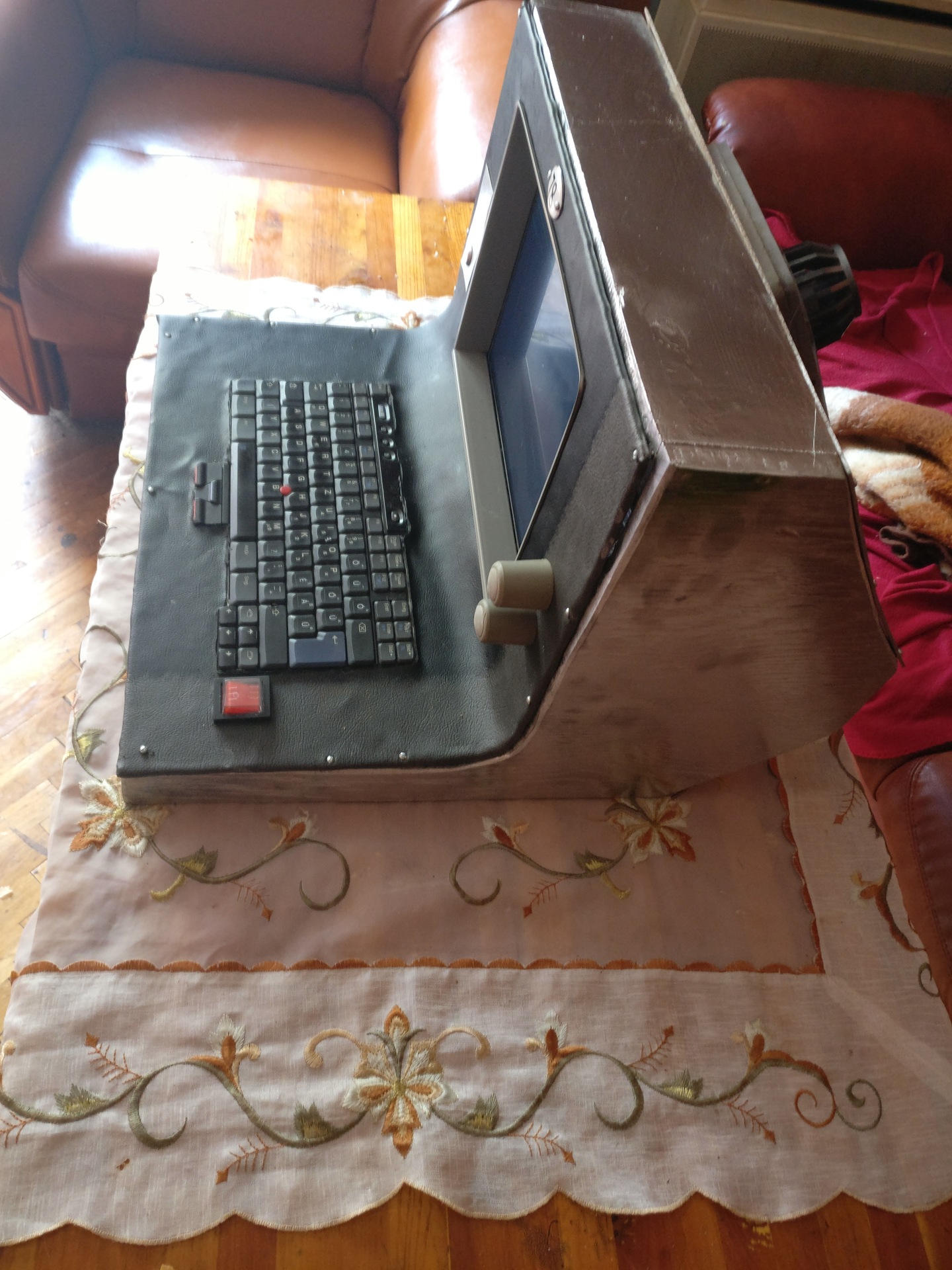

Lehet hogy tényleg működni fog? :O

Lehet hogy tényleg működni fog? :O


Mivel a lomok között találtam régi porszívó előlapot, ez lett a nem létező CRT monitor dummy hátlapja, és van számozott bilétám is, így (nem játék-hűen) de ez is felkerült a képernyő fölé. Mivel én '78-ban születtem a Fallout világában és a Vault78-ból származom, ezért a terminál is a 78-as számot kapta, lévén Vault terminál! A kamu gombokat pedig régi bútorlábak adták, amit szintén a lomok közt találtam.

Végül pedig gondolni kell a csatolókra. A gépben van Wifi, Bluetooth, Ethernet, és USB. De mivel nem fogok hozzáférni, ezért kivezettem az ethernetet egy USB-s, Cat5e kábellel, valamint USB hosszabítóval. Amikor elkészült, kipróbáltam, és működött!

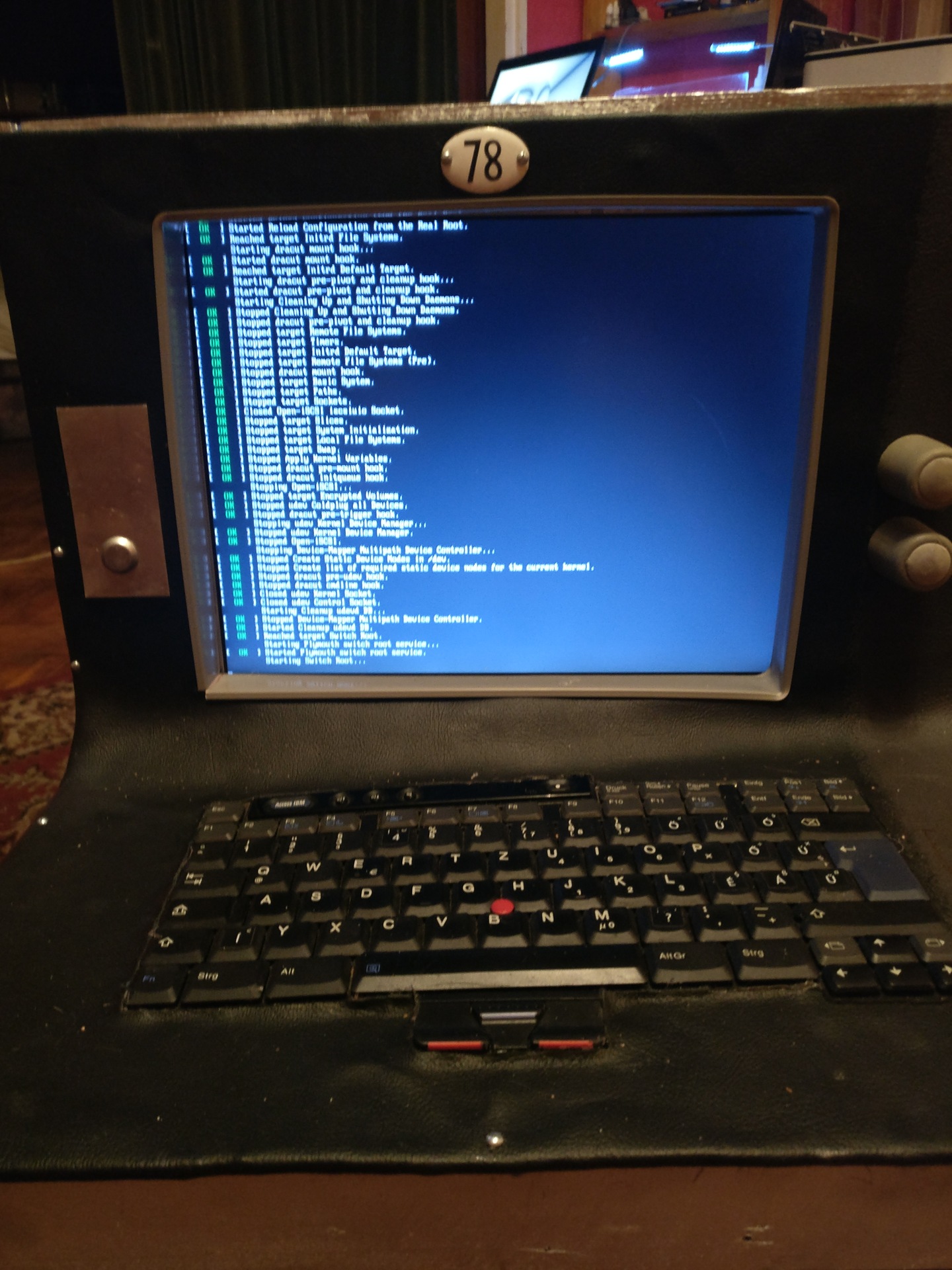

Hát nem egy csoda? :D

Hát nem egy csoda? :D


Kezdődhet a beüzemelés. Erre a célra töltöttem le Fedora netinstall képfájlt, felírtam CD-re, és az USB-re kötött külső meghajtóról elindítottam a telepítést. Mivel nekem nem kell grafikus felület, ezért viszonylag gyorsan felment. Telepítettem Midnight Commander-t, Lynx szöveges böngészőt, és az Alpine levelezőt.

A Wikiről kiírtam a játékban látható képernyők szövegeit, és a $HOME/.bashrc fájl szerkesztésével szépen meg is szerkesztettem a prompt-ot. Természetesen a létrehozott felhasználó a "lonewanderer". A levelezőt már nem lőttem be, felesleges, csak a hangulat miatt kell, alapból nem ezen leveleznék ha lehet. A böngésző viszont vicces, amúgy is alapból működik, de mókás így nézni a világhálót!

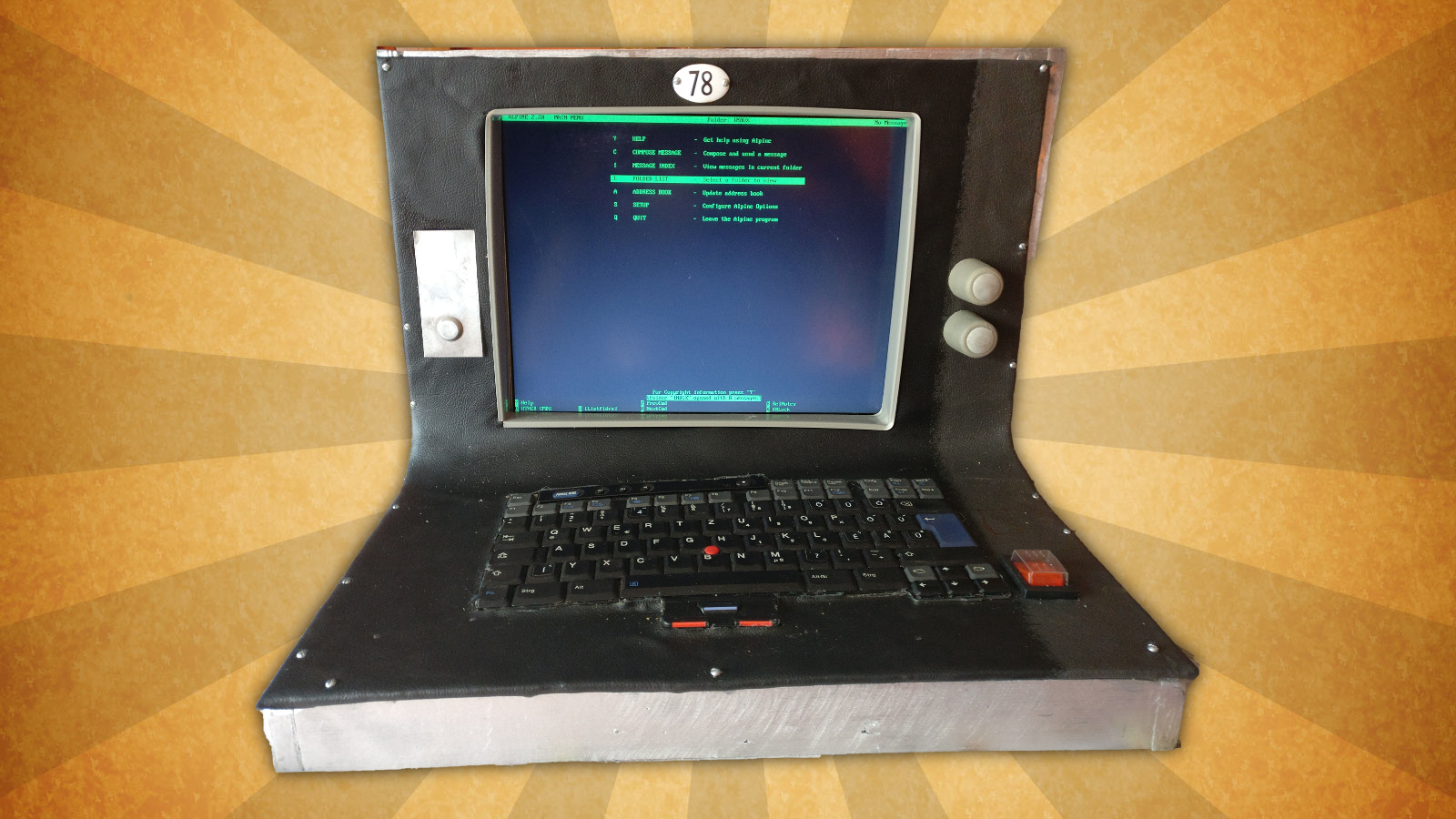

Kicsit ferde, kicsit ronda - de a miénk! :D

Kicsit ferde, kicsit ronda - de a miénk! :D


A projekt jó móka volt, bármennyire is nem mestermunka az eredmény, van egy működő Fallout-os terminálom! Ha van otthon kallódó géped és vagy akkora kocka mint én, ne hagyd ki Te sem!
