Talán már volt olyan aki elgondolkodott, hogy az Apple féle világító alma logo a laptopjukon más gyártóknál miért nem terjedt el? Valószínűleg szabadalmi okból, de ettől még nagyon barón néz ki. Nos de mi lenne, ha megcsinálná az ember magának? Felmászott a vezér hangya és végem volt. Ennek folyományaként nem bírtam ki, hogy ne csináljam meg :) Azonban lövésem sem volt hogyan kéne! De megoldottam (hellyel közzel), és íme az eredmény, illetve a megoldási javaslat.

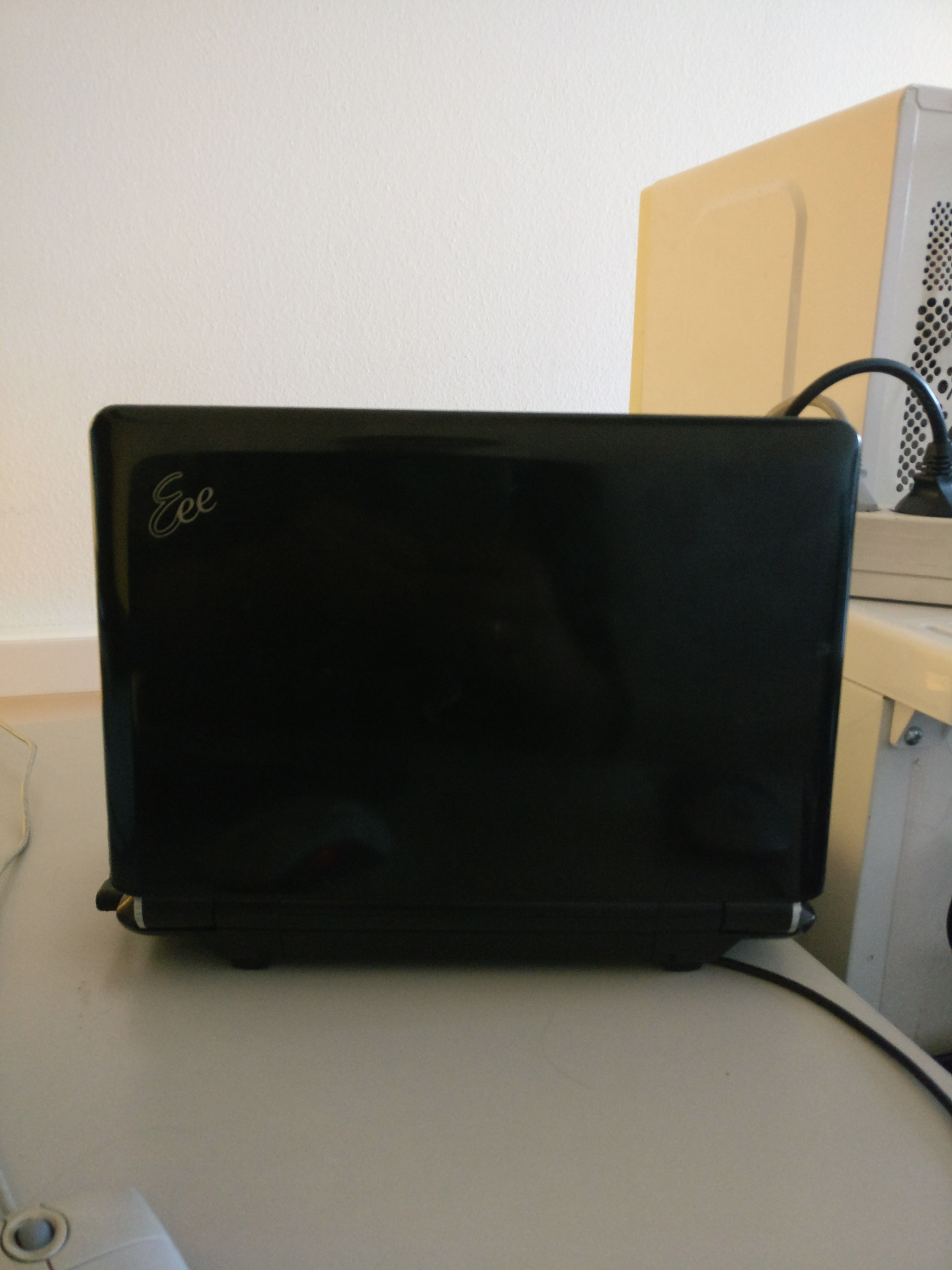

A kísérlet tárgya az Asus Eeepc 1000H gépem lett. Ez ugyan nem alkalmas régi vágyam megvalósításához (Egy 1cm körüli vastagságú 7-9 colos linuxos ultrabook az én nagy álmom, ennek megvalósítása folyamatos agyalás tárgya, vannak részeredmények, de közel sem vagyok a célhoz :( ) ellenben kiválóan lehet vele szórakozni.

Linuxosított Eeepc - 2. kép

A feladathoz végy egy eeepc-t, matricás papírt és nyomtatót, vékony fogú lombfűrészt, némi finom anyagú smirglit, és tűreszelőt, és egy 1600 forintos (én annyiért vettem) usb-s billentyűzetet :)

A feladat: Az eeepc fedlapjába egy világító tux pingvint farigcsálni. (vagy bármely mintát, amit akarsz rá! )

Kezdjünk hozzá a szíváshoz! Leírom mit össze kínlódtam, mire kitapasztaltam az egyszerű megoldást, ami adja magát amúgy, de kicsit fel kell dobni.
Szóval alaposan álltam neki, lefotóztam a gépet, majd sablonokat töltöttem a netről, és gimp-el szépen rátettem őket a gépre, és megnéztem hogyan nézne ki. Először az Anonymous jelét akartam rárakni, de ez életidegen.

Először is nem vagyok a csoport tagja, más tollával ugye nem... A cégnél az IT biztonsági csoport is részt vesz értekezleteken, nem kéne jelezni, hogy amúgy szimpik neked, továbbá látott már valaki hackert aki fennen hirdeti, hogy ő az? Ugye nem, pont a rejtőzködés a lényeg. Ezen az alapon a CIA feliratot is rátehetném. Maradt a TUX, a linux jele :)

Linuxosított Eeepc - 3. kép

A gépet szedjük szét. Nem triviális sajnos, a logikáját óvatosan fedezd fel, ez milliónyi szalag kábeles, vékony forrasztási pontú történet, minden könnyen szakad, törik.

Először lazítsd meg a képernyő panelt belül, hogy mögé tudj nézni!!! Kapcsold be a gépet és nézd meg, hogy a képernyő hátul ad e fényt. Sok panelt ragasztott fóliával hátul is lefednek, így nem jön ki fény. Ekkor vagy expert vagy és raksz oda egy ledet, vagy óvatosan leszeded a fóliát, vagy hagyod a fenébe a projecktet. (én ezt tenném ekkor)

Ha ad fényt, akkor okés, kapcsold ki, áramtalanítsd, és szedd szét, műtsd le a fedlapot.

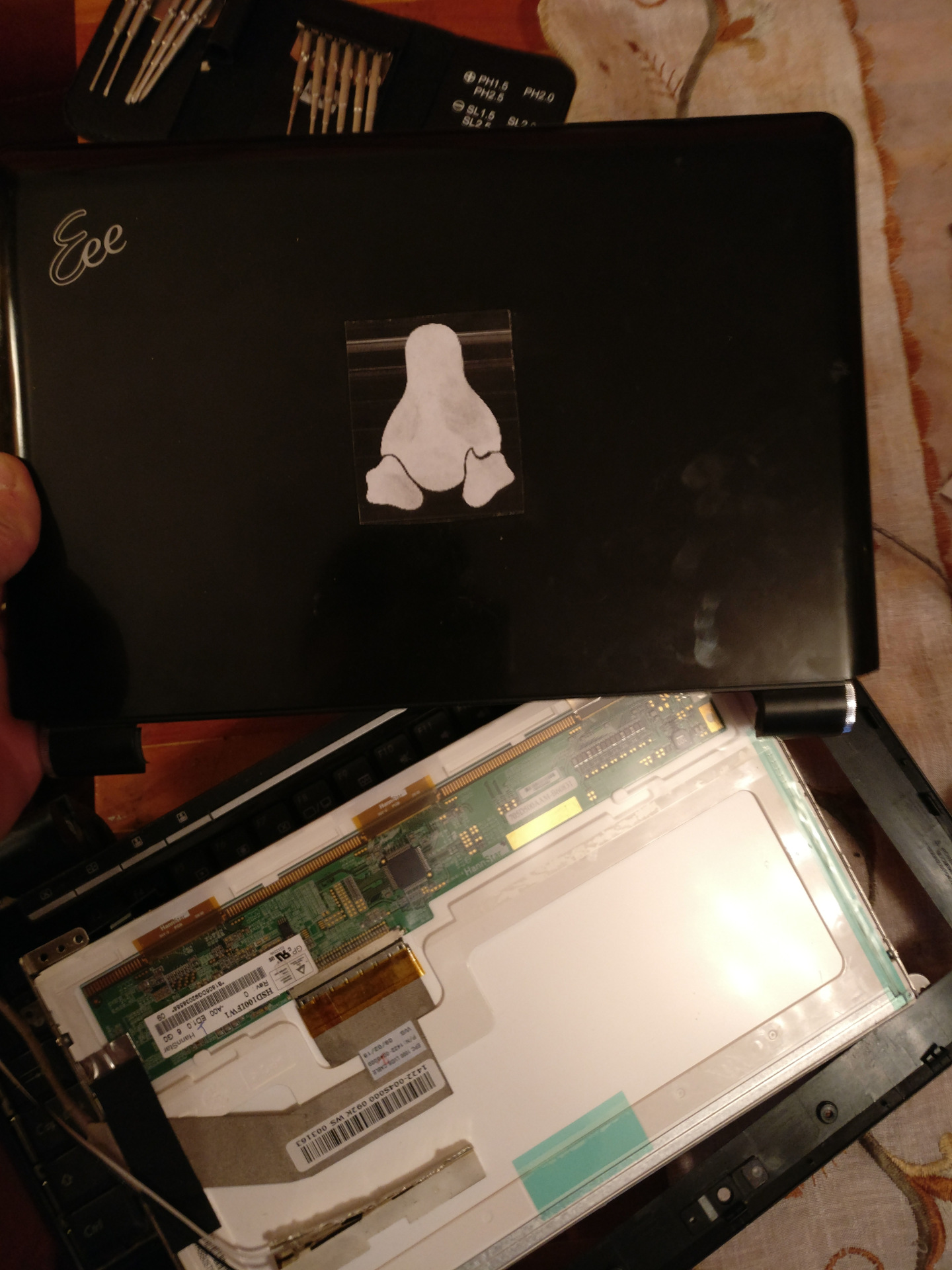

Nyomtasd ki a méret arányos mintát a matricára, vágd ki, és a megfelelő helyre ragaszd rá.

Fúrd elő a minta több pontját, ebbe fűzd be a lombfűrészt, és óvatosan vágd körbe!

Ha nagyon vékony részeket kell vágni, esetleg túl kacskaringós, vagy látod, hogy ez bizony
nem biztos, hogy vonal mellett lesz, akkor inkább BEFELÉ nagyold el.

Ekkor jön a tűreszelő, szépen egyenesítsd ki amit kell, reszeld ki ott ahol fűrésszel nem
jutottál el, stb...

Eddig én is simán jó voltam. Az igazi agyalás most indul! Főleg, mert szépen lesorjáztam ugyan, de kiderült a vágáskor, hogy 1-1,5mm vastag műanyagról beszélünk, ha simán csak mögé raksz valamit, nem lesz az igazi, határozottan bemélyed a minta. Jó lenne kisíkolni.
Én itt buktam. Amivel próbálkoztam (és ami miatt a kész mintát még polírozni is kell egyszer) az a következő.

Linuxosított Eeepc - 4. kép

- Sima ragasztó ami fehéren, vagy átlátszóan szárad: Felejtsd el, ráncosodik ahogy szárad!
- Ragasztó pisztoly: nem tudsz vele jól navigálni, mindent összekensz, de megoldható.

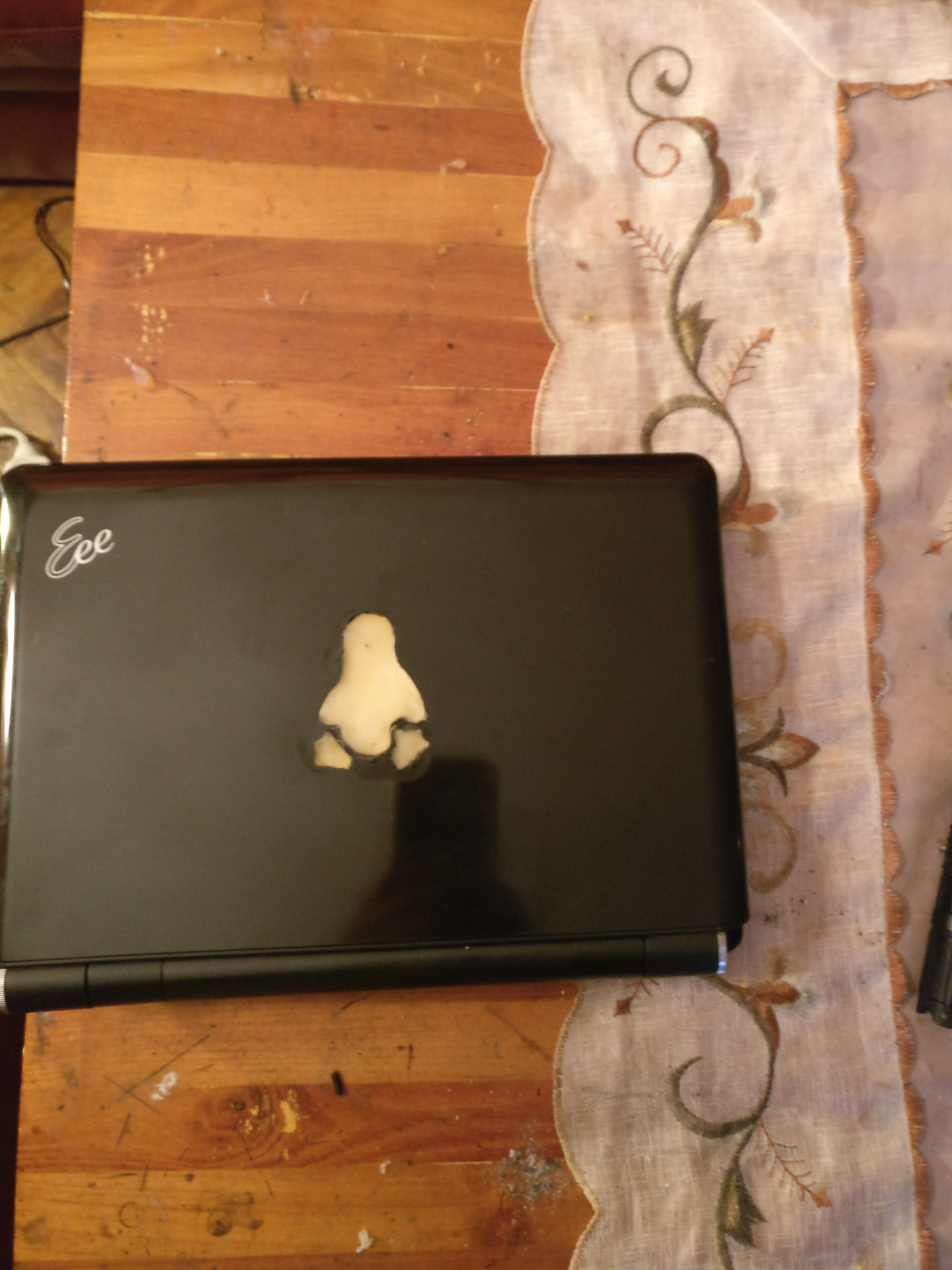

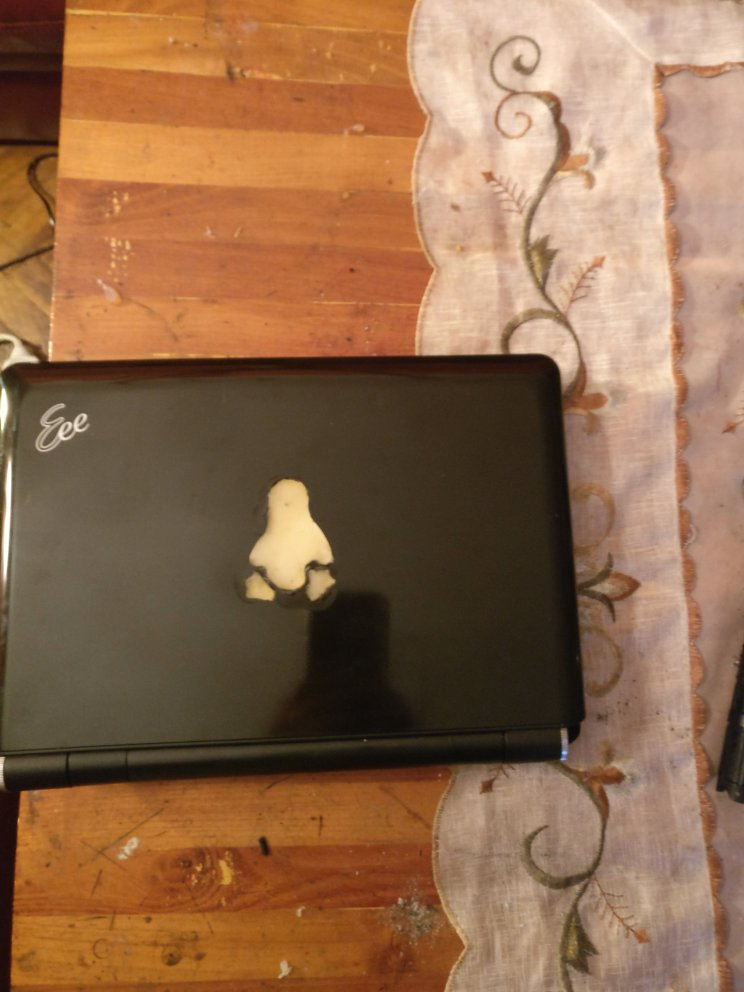

- A ragasztó pisztoly anyagát szúró lánggal megolvasztod, majd a fedlapot ide oda billegtetve szépen hagyod, hogy kitöltse a mintát. Ha nagyon óvatosan csinálod, és nem égeted meg a fedlapot (mint én :/ ) akkor működik!!!

DE! A kész cucc jól néz ki, nagyjából fél óráig. Utána elkezd színesedni! Értsd: elképesztően kosz fogó, kétszer hozzáérsz koszos kézzel, és ki sem tudod tisztítani!

Esélytelen. Ha nincsen fröccsentő géped otthon, hogy pontos műanyag mintát tudj csinálni amit aztán szépen pontosan beleraksz, ne is gondolkodj a kisíkolásban! (akinek van más működő ötlete, azt várom azért!)

Linuxosított Eeepc - 5. kép

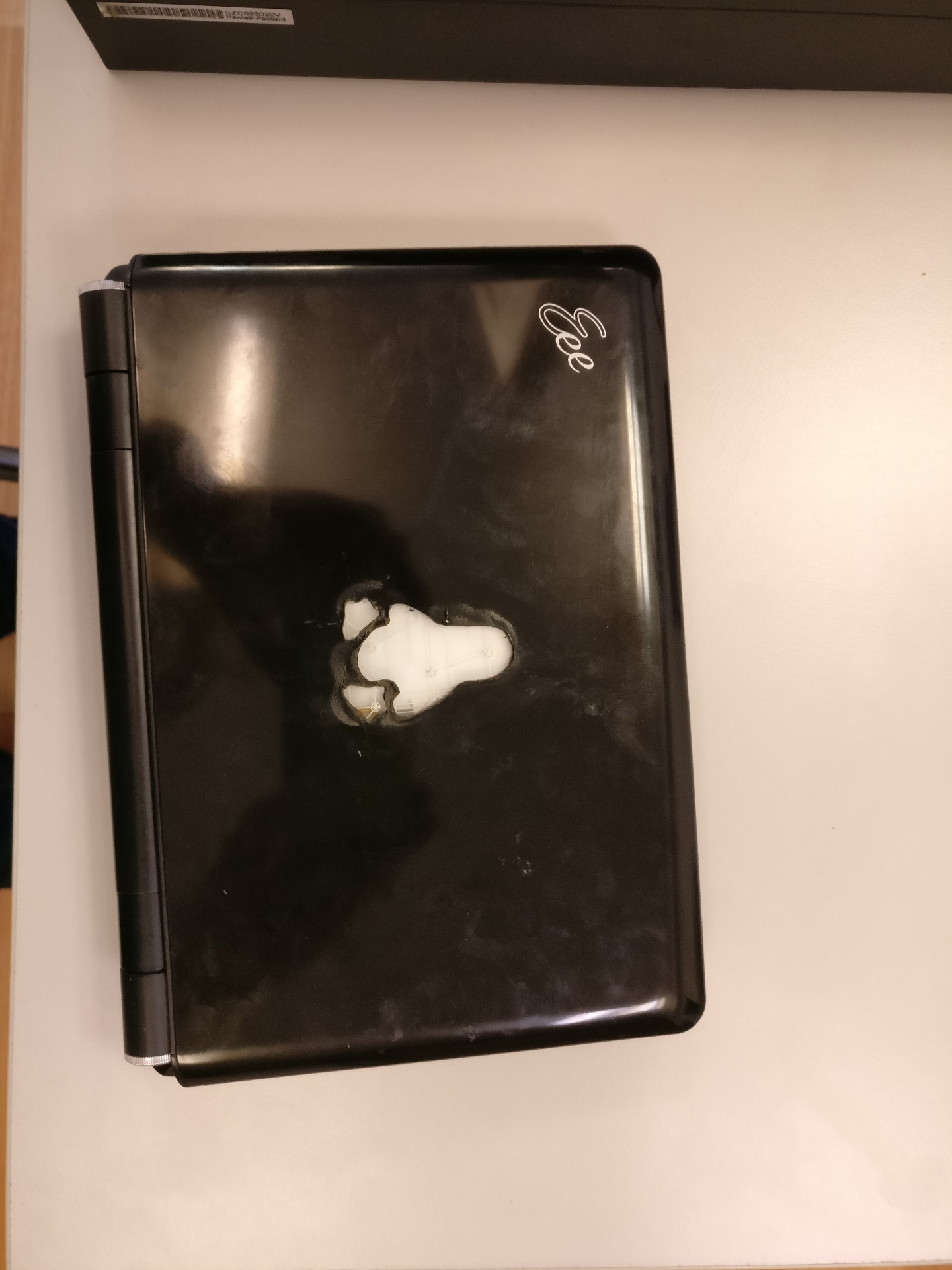

Marad tehát az, hogy valamit mögé teszel, bevállalod, hogy a minta bemélyed a fedlapba, és azon agyalsz, hogy ezt hogyan dobd fel vállalhatóra! Ezt tettem én is, aztán jött az ötlet: legyen egy világító, tux alakú áramkör az egész. (ha akarod oldd meg nyugodtan tejfehér sima műanyag lemezkével, csak figyelj, hogy vékony legyen, hogy a képernyő panelt vissza tudd azért tenni a helyére) Oké, de honnan szerzek átlátszó áramkört?

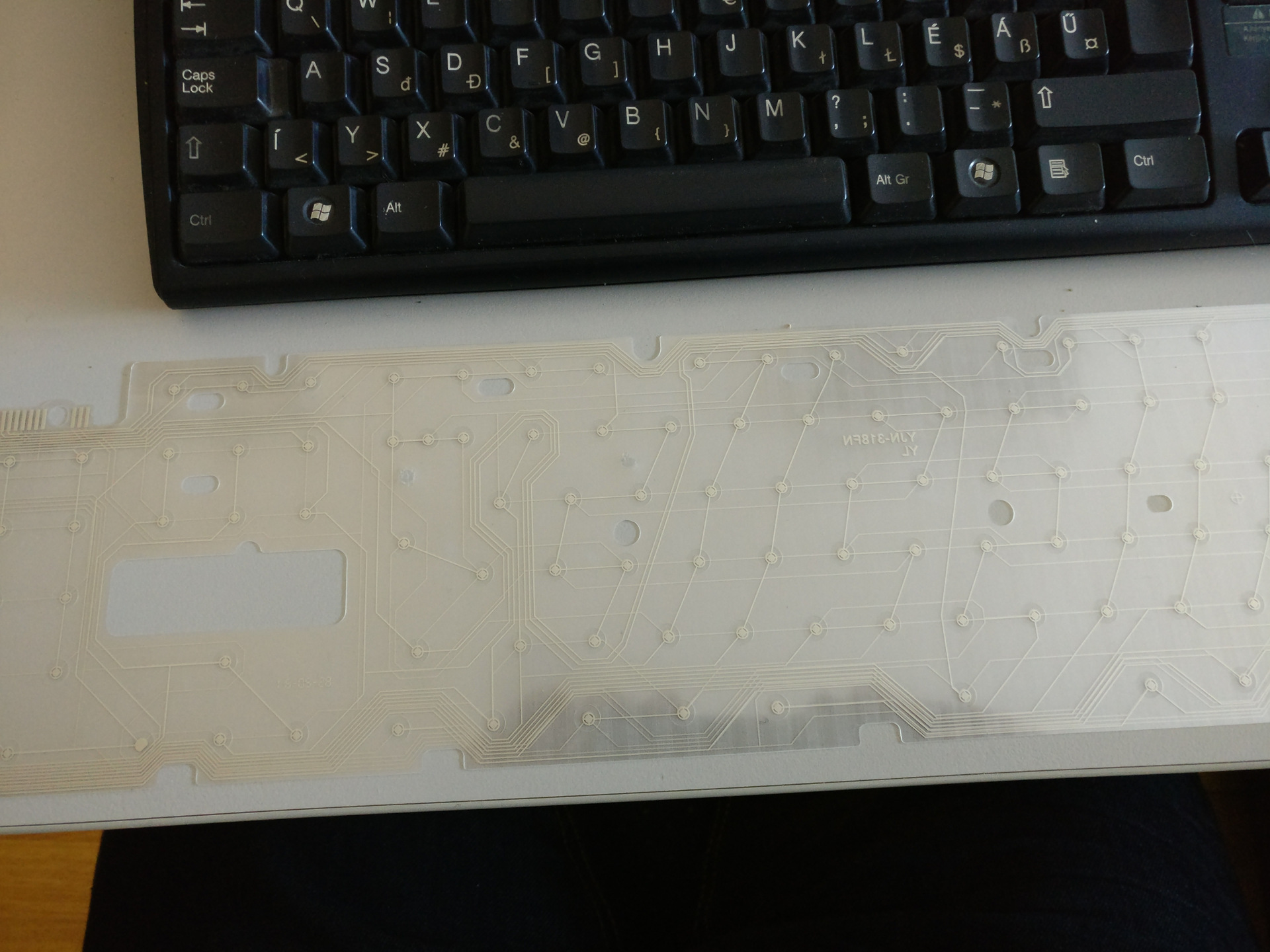

És ekkor jön a billentyűzet. :) Abban van a billentyűk alatt egy áramkör rajzolatú átlátszó fólia. Szedd szét, vágj egy négyzet alakú fóliát, ragaszd mögé, és kész!

Linuxosított Eeepc - 6. kép

Így, ha tudod a megoldást, két órás munkáról beszélünk összesen, nem két naposról mint nekem volt :)
(és még fel is kell polírozni a mintát, mert a szúróláng megkapta itt ott :/ )

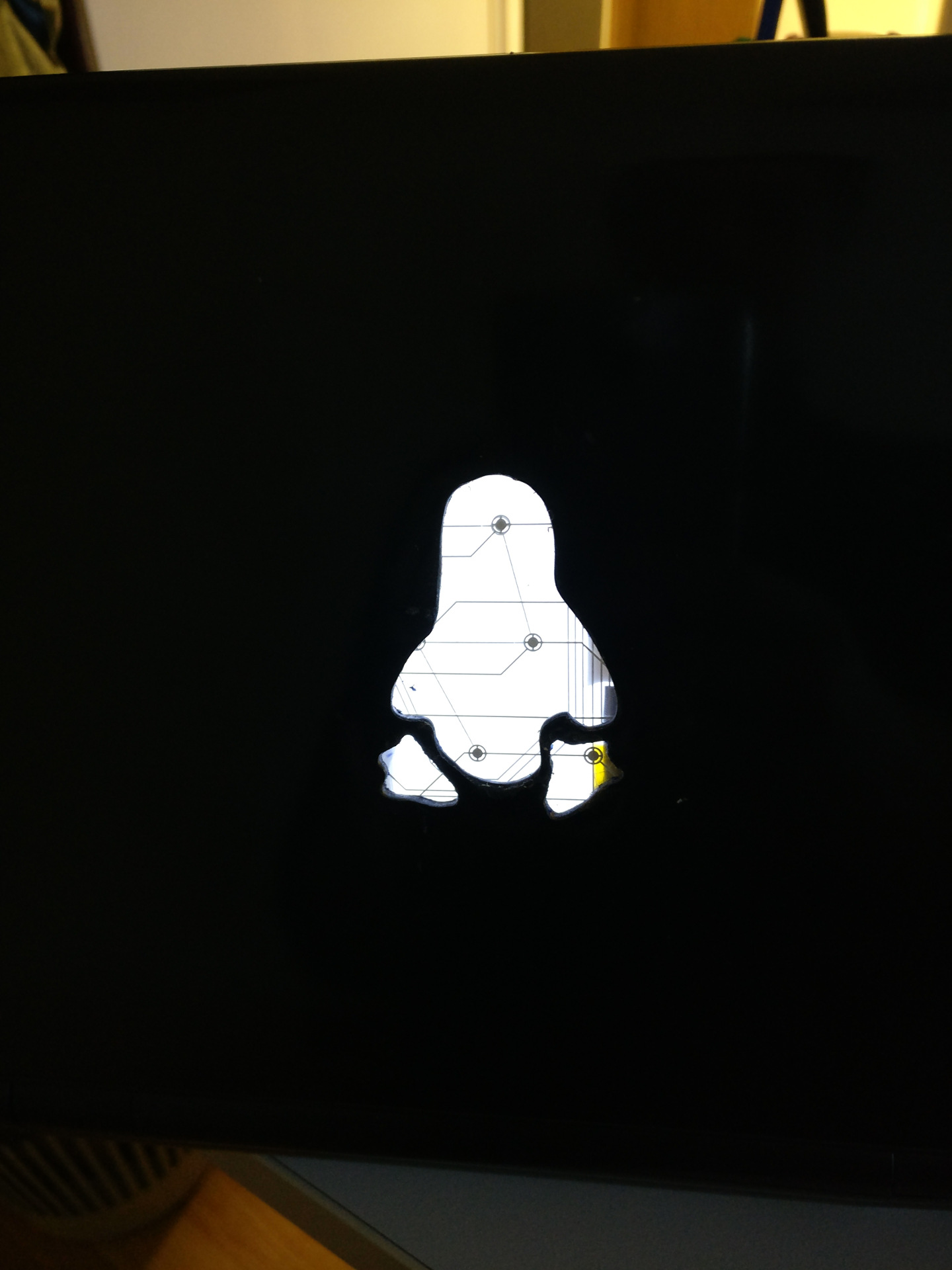

Így van egy nagyon gyilkosan jól kinéző linuxos netbook-om, világító tux jellel ha be van kapcsolva :)
Kellemes hekkelést :)
